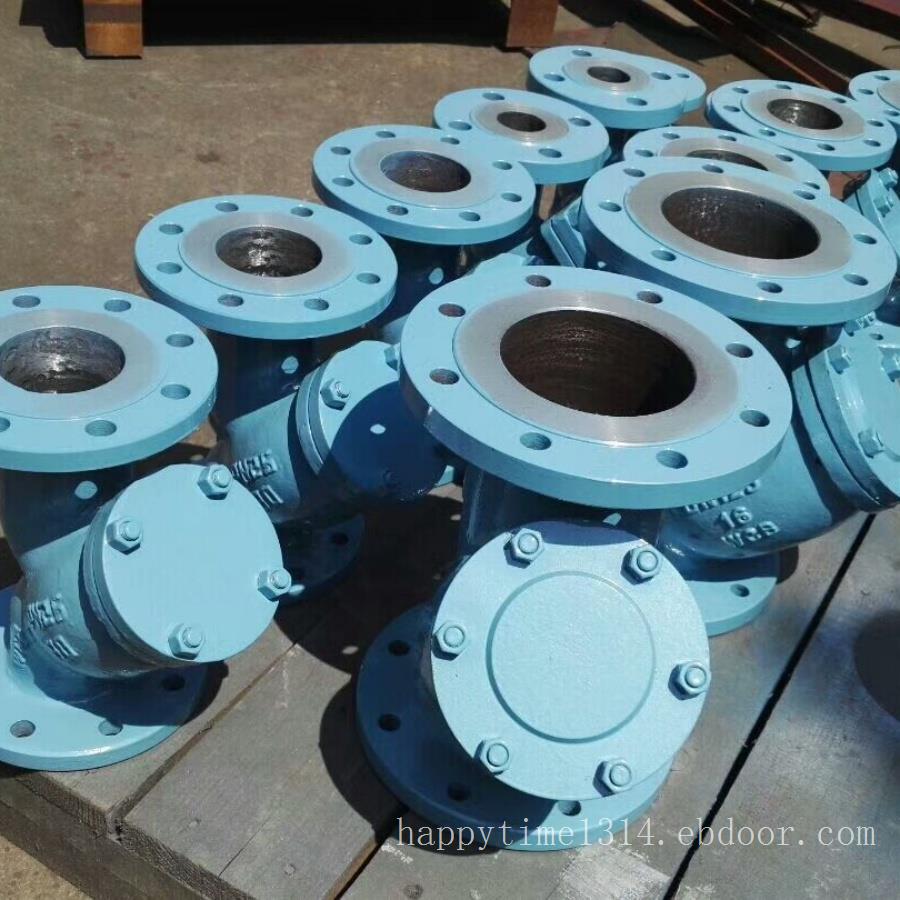

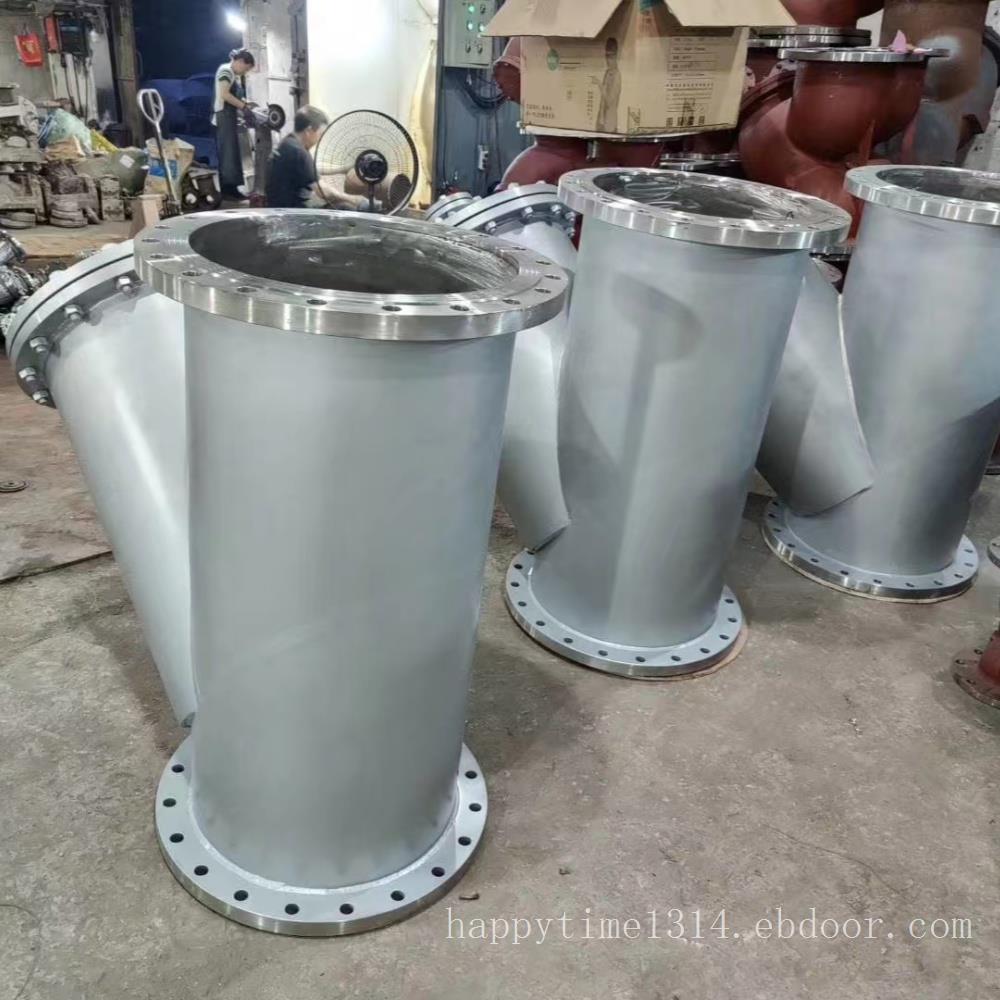

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出。 目录1产品简介2原理3产品分类4相关型号? 过滤器选型的一般原则 ? 安装与维护说明 5技术参数6执行标准7原理8安装说明9安装方向10产品应用1产品简介编辑学名：Y型过滤器（Y type strainer） Y型filter(19张)型号：SY型Y型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。Y型过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。其类型分为：SY型水过滤器；QG型汽（气）过滤器；YQ型过滤器连接方式如下：GL41H法兰连接；GL11螺纹连接；SLVY手摇刷式法兰连接；Y型（YSTFH）拉杆伸缩式法兰连接；丝扣连接；对焊连接；2原理Y型过滤器是Y字型的，一端是使水等流质经过，一端是沉淀废弃物、杂质，通常它是安装在减压阀、泄压阀、定水位阀或其它设备的进口端，它的作用是清除水中的杂质，达到保护阀门及设备正常运行的作用，过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。 设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作。3产品分类编辑1.空气过滤器 使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。2.液体过滤器 使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。3.网络过滤器 通过设置来阻挡垃圾信息，使出现在电脑屏幕上的信息尽量符合要求。同吸收的原理将不同颜色的光线分离4.光线过滤器，把一些不需要的光线吸收掉。上面说的应该是网式过滤器，其实过滤器还有很多种，譬如叠片过滤器、砂滤器、碳滤器等等，主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质，当然有的过滤介质还具有吸附等特殊效果。大多过滤器反洗也没有那么麻烦，只要用清水从过滤出水的一端导入逆向反冲洗过滤器中的介质就可以达到很好反洗效果。本类阀门在管道中一般应当水平安装。4相关型号编辑基本参数：1、介质温度：300(℃);2、工作压差：2KG;3、材质：不锈钢;4、产品别名：Y型过滤器;5、适用范围：液体过滤;6、连接形式：法兰;7、类型：直角式;8、流动方向：单向;9、适用介质：水;10、压力环境：常压。  Y型过滤器结构图主要技术参数：公称压力(MPa) 1.0 1.6 2.5 4.0 耐压试验压力(MPa) 1.1 1.8 2.8 4.4 工作压力(MPa) 0.7 1.2 1.6 2.5 主要连接外型尺寸：公称通径 L H H1 DN20 155 100 150 DN25 160 100 150 DN32 180 110 160 DN40 200 115 170 DN50 230 155 195 DN65 220 200 270 DN80 250 210 295 DN100 305 250 345 DN125 350 305 425 DN150 480 360 485 DN200 500 450 605 DN250 550 505 710 DN300 600 580 815 DN350 700 600 845 DN400 780 620 875 DN450 850 700 980 DN500 900   Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。该公司所生产的Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。Y型过滤器产品执行标准设计规范 结构长度 连接法兰 试验与检验 产品标识 供货规范 HG/T 21637 GB/T 12221 JB/T 79 JB/T 9092 GB/T 12220 JB/T 7928 具体参数DN In L H H1 有效过滤面积m2 15 1/2 125 70 150 0.00185 20 3/4 145 70 150 0.00281 25 1 160 80 160 0.00343 32 1 1/4 180 90 180 0.00486 40 1 1/2 200 100 240 0.00767 50 2 220 130 250 0.01160 65 2 1/2 260 165 350 0.02111 80 3 280 195 390 0.03029 100 4 320 230 450 0.04063 125 5 350 300 520 0.05589 150 6 380 335 580 0.07709 200 8 495 420 690 0.11967 250 10 595 500 800 0.19155 300 12 640 580 950 0.26738 350 14 700 640 1150 0.32535 400 16 800 700 1360 0.40946 450 18 850 790 1480 0.52837 500 20 900 875 1650 0.65385 过
